iNisys (inline NVH inspection system)

InlineNVH质量检测系统

iNisys(iNisys-inline NVH inspection system)是以频率分析(Frequency Analysis)和订单分析(Order Analysis)为基础的旋转体振动分析应用程序。 发动机、发动机等冲击性振动信号检查和变速器、发动机、减速器、后置液、前置液、油压泵、谈话变频器、谈话变频器等驱动类的噪音、振动质量检查有用。

iNisys可以进行Rms、Peak、CrestFactor、Kurtosis等时间领域分析和Harmonic、Sideband、Harmonic Sum、Curve等频率领域分析。另外,还可以对旋转速度进行Order Tracking Curve分析。为了检查内线,外部控制通信协议和数据库相关应用程序将一同提供。

除此之外,如果同时使用我公司的Neurobox检查引擎,可以检测出一般频率分析仪、订单分析仪等无法检测出的冲击性不良信号类型。

最近强化了iNisys的后处理分析功能,再现EOL测定的情况,测量时有确认特定话题的功能。并且通过声音再次输出,实现用户可以听到。并且添加了Logger Overlap等功能,强化了分析功能。

Hardware Specification


4CH DSA


8CH DSA


Sensor Module

Items Specifications
A/D 24-bit / 102.4kHz
Channels 4ch or 8ch for Analysis (Acceleration or Microphone) / 1ch for Indexing
Order Resolution 0.125, 0.25, 0.5, 1.0 selectable
Max Order 1024, 512, 256, 128, 64, 32
Speed Range Up to 12000rpm (Max = 256 Order)
Input Signal Range ±10V (Dynamic Range : Min 100dB)
Stethoscope Speaker, Headphone (option)
Sensor Accelerometer(Sensor Module), Microphone (option)

Software Specification

NVH Measurement Application

  • Time Signal/Spectrum Graph表示
  • 轴分离功能
  • Defect Position Display
  • Order Tracking测量
  • Color Map测量(STFT,Spectrogram)
  • Communication Logging and Display
  • Device Check功能

Parameter Management Program

  • 旋转体系统输入(齿轮数/发动机Pole等)
  • 测试机种管理
  • 测量模式及代码管理
  • Batch功能
  • 查询基准值现状
  • 查看MES代码及DPID现状

Data Search/View Program

  • Order Tracking Overlap
  • Spectrum Overlap
  • Trend View
  • Report Format设置和输出
  • 直达率确认功能
  • 后处理学习
  • 第一次统计处理(平均,标准偏差,NG率)

Wave Recording & Playback

  • Full Cycle Recording和Sound Output功能
  • 保存模式及测量时间信息
  • 添加Wave File分析工具
  • Recording数据滚动(1个月保管自动删除)功能
  • Head Acoustics HDF文件输出
  • 车辆评价和EOL评价数据在一个DB中进行比较
  • 可读取国际标准数据格式转换 -LMS,B&K

Analog Logger Overlap功能

  • 可以看到FullCycle的振动RMS的趋势,或者可以看到多个产品的数据Overlap
  • Torque,Force,Pressure,Rpm等物理量的测量和Overlap

Application

最近由于电动汽车和混合动力汽车的需求,Drive Unit生产/组装线激增。
iNisys可以进行6000~12000RPM以上的高速Order分析的发动机和Drive Unit的振动检查。

▲ EV Motor

▲ HEV Motor

▲ Drive Unit

▲ Electric Compressor

▲ HSG

▲ Start Motor

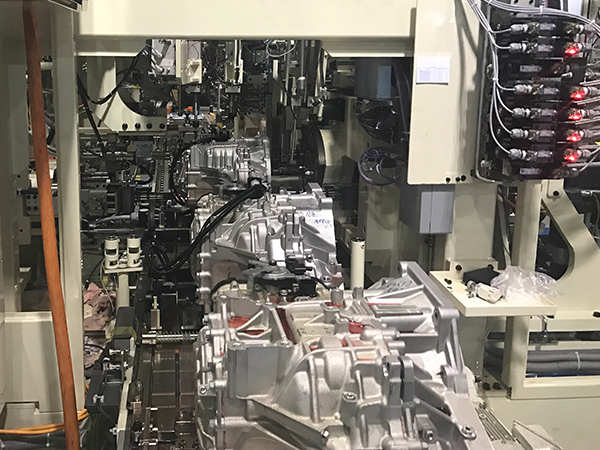

Psylogic具有变速器Inline检查系统的数百台销售业绩,具有相应的经验。通过订单分析和轴分离技术,对变速器的零件进行不良检查,也可以适用于油器语、CVT等结构。(Belt or Chain订单自动运算)

▲ M/T

▲ 6AT

▲ FR8AT

▲ AMT

▲ DCT

▲ CVT

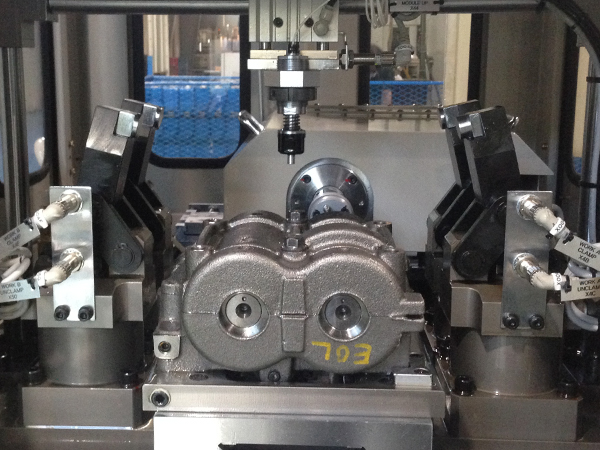

动力传递装置中Axle、PTU、ATC等虽然结构比变速器简单,但是随着与输入设备电机的组装和签订状态,NVH重复性和机组之间的偏差出现问题。心理逻辑正在通过NVH数据整理和提交设备问题。

▲ Front, Rear Axle

▲ PTU

▲ 상용 Axle

▲ ATC

▲ Torque Transfer

发动机的NVH信号特征是大部分装配不良都是冲击性信号。iNisys可以使用Peak Count和Delta Code来加强对冲击性信号的不良检测输出

▲ Engine Cold Tester

▲ Hot Tester

▲ Hot Tester

▲ Engine Test Bench

▲ Vehicle Test

▲ Vehicle Test

▲ Oil Pump

▲ DCT Gear Actuator

▲ DCT Clutch Actuator

▲ Diff side Gear Defect Detection

▲ SUB ASSY TF/DIFF Gear Nick Detect

▲ DCT GA Power Module

▲ GDI Pump

▲ BSM/BSA

▲ CVVD

▲ PCSV

▲ 音频卡座

▲ 拨浪鼓测试仪

▲ 转向系统工作噪音

▲ HPCU 螺栓侵入检测
